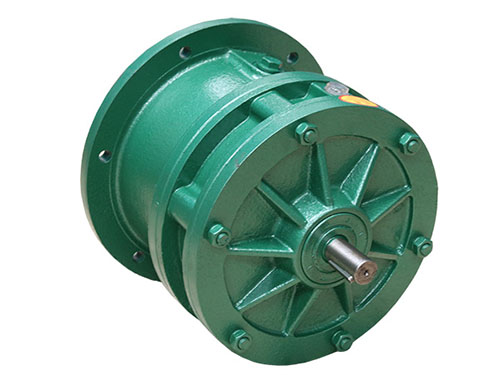

擺線針輪減速機輸出軸與擺線輪的連接方式主要通過以下結構實現:一、核心連接結構?銷軸(W輸出機構)?擺線輪的低速自轉運動通過環形排列的銷軸傳遞至輸出軸,銷軸同時穿過擺線輪的軸銷孔和輸出軸的對應孔位典型設計采用6-12個圓柱銷軸,形成等分圓周分布,確保力矩均勻傳遞?鍵連接輔助?輸出軸與工作機軸常采用平鍵連接(如A型鍵),鍵槽加工精度需達H9/h9配合等級部分型號在輸出軸端部增設螺紋孔,用于螺栓緊固防松二、裝配要點?相位對齊?裝配時需確保兩片擺線輪180°錯位安裝,輸出軸銷孔與擺線輪軸銷孔嚴格對中通過擺線輪鋼印標記驗證安裝方向(標記面通常朝輸出軸方向)?軸向定位?輸出軸肩部與擺線輪內孔端面貼合,軸向間隙控制在0.05-0.1mm采用彈性擋圈或卡簧限制輸出軸軸向竄動三、特殊設計變體?法蘭式輸出?:部分機型通過法蘭盤與工作機直接螺栓連接,省去外置聯軸器?空心軸版本?:輸出軸設計為空心套管,支持直接套接設備主軸(注:具體連接方式可能因型號差異略有不同,建議參考設備手冊)
