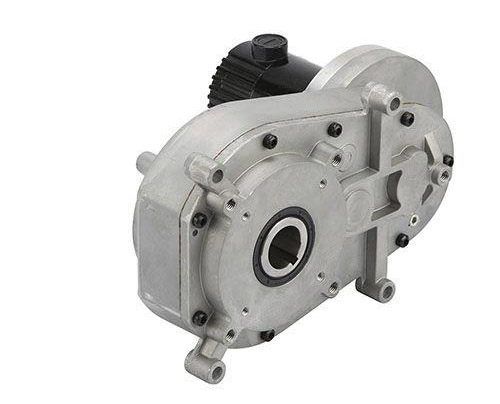

空心軸減速機是一種常見的機械傳動裝置,其核心原理是通過齒輪、蝸輪蝸桿等傳動部件的嚙合,將輸入的高轉速、低扭矩動力轉化為低轉速、高扭矩動力,同時利用空心軸結構實現特殊的安裝和傳動需求。以下是其原理的詳細解析:一、基本傳動原理:轉速與扭矩的轉換空心軸減速機的傳動原理基于機械傳動中的 “齒輪嚙合” 或 “蝸輪蝸桿傳動”,具體如下:齒輪傳動原理(以齒輪減速機為例)輸入軸(高速軸):連接動力源(如電機),轉速高、扭矩小。齒輪嚙合過程:輸入軸上的小齒輪(主動輪)與空心軸上的大齒輪(從動輪)嚙合。由于大齒輪齒數多于小齒輪,根據齒輪傳動比公式(傳動比 = 大齒輪齒數 / 小齒輪齒數),大齒輪的轉速會降低,而扭矩則按傳動比成比例增大。空心軸(輸出軸):與大齒輪固定連接,作為動力輸出端,輸出低轉速、高扭矩的動力。蝸輪蝸桿傳動原理(以蝸輪蝸桿減速機為例)蝸桿(輸入軸):轉速高,通過螺旋齒與蝸輪嚙合。蝸輪(空心軸):蝸桿旋轉時,其螺旋齒推動蝸輪轉動。由于蝸桿的螺旋角較小,蝸輪的轉速遠低于蝸桿(傳動比通常較大),從而實現高扭矩輸出。二、空心軸結構的設計原理與優勢空心軸減速機的獨特之處在于其輸出軸為空心結構,設計原理和優勢如下:結構設計原理空心軸本質是一根中空的圓柱體,軸的中心形成通孔,可穿過傳動軸、電纜、油管等部件,或直接套裝在其他軸上(如伺服電機軸、驅動軸)。空心軸通過鍵、脹緊套、法蘭等連接件與負載設備固定,確保扭矩傳遞的可靠性。核心優勢節省空間:空心軸可直接套在負載軸上,無需額外的聯軸器或復雜安裝結構,適用于緊湊場景(如機器人關節、自動化生產線)。靈活安裝:允許管線(如液壓管、電線)穿過軸中心,避免外部布線纏繞,提升系統集成度。輕量化設計:空心結構在保證強度的前提下減輕重量,適合航空航天、精密設備等對重量敏感的場景。三、典型類型與工作原理差異根據傳動部件不同,空心軸減速機可分為多種類型,原理略有差異:類型傳動部件工作原理特點齒輪式空心軸減速機圓柱齒輪、錐齒輪通過多組齒輪嚙合實現多級減速,傳動效率高(90%~98%),適合中高速、大扭矩場景。蝸輪蝸桿空心軸減速機蝸桿 + 蝸輪單級傳動比大(通常 10:1~80:1),結構緊湊,但效率較低(60%~80%),適合低速、大負載場景。行星齒輪空心軸減速機太陽輪、行星輪、齒圈行星輪圍繞太陽輪旋轉并帶動空心軸輸出,傳動比范圍廣,結構緊湊,剛性高,適合高精度傳動。四、應用場景與原理適配性空心軸減速機的原理使其在以下場景中具有獨特優勢:機器人領域:如機械臂關節,空心軸可穿過編碼器線纜,同時通過高傳動比實現精準扭矩輸出。自動化生產線:空心軸套在滾筒軸上,直接驅動傳送帶,減少安裝空間和傳動損耗。醫療器械:如 CT 掃描儀的旋轉機構,空心軸可容納電纜和信號線,同時保證低轉速、高平穩性傳動。航空航天設備:輕量化空心軸配合行星齒輪傳動,在衛星天線旋轉機構中實現高精度、低噪音運行。五、關鍵參數與原理關聯傳動比:決定轉速降低和扭矩增大的倍數,由齒輪齒數比或蝸輪蝸桿參數決定。效率:齒輪傳動效率高于蝸輪蝸桿,原理上嚙合損耗越小,效率越高。扭矩承載能力:空心軸的壁厚、材料(如合金鋼、鋁合金)決定其抗扭強度,需匹配負載需求。總結空心軸減速機的原理本質是 “機械傳動比轉換” 與 “空心結構創新” 的結合:通過齒輪或蝸輪蝸桿傳動實現動力參數轉換,通過空心軸設計解決安裝、空間和集成問題。這種設計使其在需要緊湊傳動、管線集成或輕量化的場景中成為核心部件,廣泛應用于工業自動化、機器人、精密設備等領域。
