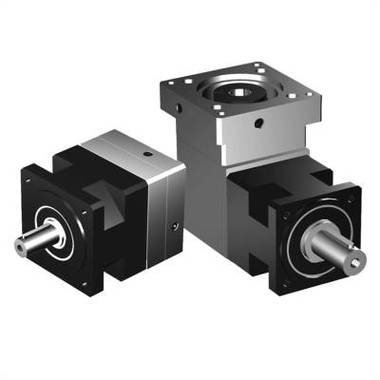

伺服電機的減速機是一種用于降低轉速、增大扭矩的機械裝置，其原理主要基于機械傳動中的速度與扭矩轉換關系，通過不同齒輪或傳動部件的組合來實現功能。以下是關于伺服電機減速機原理的詳細介紹：
一、減速機的核心作用與傳動本質
核心作用：將伺服電機輸出的高轉速、低扭矩轉換為設備所需的低轉速、高扭矩，同時提高傳動精度和負載能力。
傳動本質：通過齒輪嚙合、蝸輪蝸桿嚙合或行星齒輪傳動等方式，利用不同齒輪的齒數比（傳動比）來實現速度和扭矩的轉換。
公式：
輸出扭矩=輸入扭矩×傳動比
輸出轉速=輸入轉速/傳動比。
二、常見減速機類型及工作原理
1. 齒輪減速機（平行軸齒輪傳動）
結構：由主動齒輪（小齒輪）和從動齒輪（大齒輪）組成，通過齒輪嚙合傳遞動力。
原理：
小齒輪齒數少、大齒輪齒數多，當電機帶動小齒輪旋轉時，大齒輪因齒數多而轉速降低，扭矩增大。
例如：小齒輪 10 齒、大齒輪 30 齒，傳動比為 3:1，輸出轉速為輸入的 1/3，扭矩為輸入的 3 倍。
特點：結構簡單、傳動效率高（約 90%~95%），但體積較大，常用于中低速場景。
2. 蝸輪蝸桿減速機
結構：由蝸桿（主動件）和蝸輪（從動件）組成，蝸桿形似螺絲，蝸輪為帶齒的圓盤。
原理：
蝸桿旋轉時，其螺旋齒帶動蝸輪轉動，由于蝸桿的螺距小，蝸輪齒數多，傳動比可高達 10:1 至 100:1。
例如：蝸桿 1 個螺距，蝸輪 50 齒，傳動比為 50:1，輸出轉速極低，扭矩顯著增大。
特點：傳動比大、結構緊湊、可自鎖（防止負載倒轉），但效率較低（約 60%~70%），適合需要大減速比的場景。
3. 行星齒輪減速機（行星傳動）
結構：由太陽輪、行星輪、行星架和內齒圈組成，行星輪圍繞太陽輪和內齒圈旋轉。
原理：
太陽輪（輸入）帶動行星輪轉動，行星輪既自轉又公轉，通過行星架（輸出）傳遞動力，內齒圈固定或旋轉以調整傳動比。
傳動比計算方式復雜，可通過不同部件的固定與運動組合實現多種減速比（如 5:1 至 100:1）。
特點：體積小、傳動比大、精度高（背隙小）、效率高（約 90%~97%），廣泛應用于伺服系統、機器人等精密場景。
三、減速機與伺服電機的配合邏輯
負載匹配：
伺服電機功率通常較小，直接驅動大負載時可能因扭矩不足而無法啟動，減速機通過增大扭矩解決這一問題。
例如：電機輸出扭矩 1N?m，傳動比 10:1 的減速機可將扭矩提升至 10N?m，驅動更大負載。
精度優化：
減速機的齒輪嚙合間隙（背隙）越小，傳動精度越高，配合伺服電機的位置控制功能，可實現毫米級甚至微米級的定位精度。
慣量匹配：
伺服電機的轉子慣量較小，大負載的慣量可能導致電機響應滯后，減速機通過降低轉速、增大輸出慣量，使系統慣量匹配更合理，提升動態性能。
四、減速機的關鍵參數與應用場景
關鍵參數：
傳動比：決定轉速和扭矩的轉換倍數。
背隙（回程間隙）：齒輪嚙合時的間隙，背隙越小，定位精度越高（如精密機器人要求背隙 < 1 弧分）。
效率：輸入功率與輸出功率的比值，影響能耗和發熱。
應用場景：
工業機器人關節、數控機床進給軸、自動化生產線傳送帶、航空航天精密傳動裝置等。
五、總結：減速機的核心原理公式與邏輯
原理公式：
為輸入 / 輸出扭矩）。
核心邏輯：通過機械傳動部件的齒數比或結構設計，在保持功率基本不變的前提下，實現 “降速增扭”，同時優化系統的精度和負載能力。
如需進一步了解某類減速機的具體結構或選型方法，可以補充說明場景需求，以便更精準分析！
