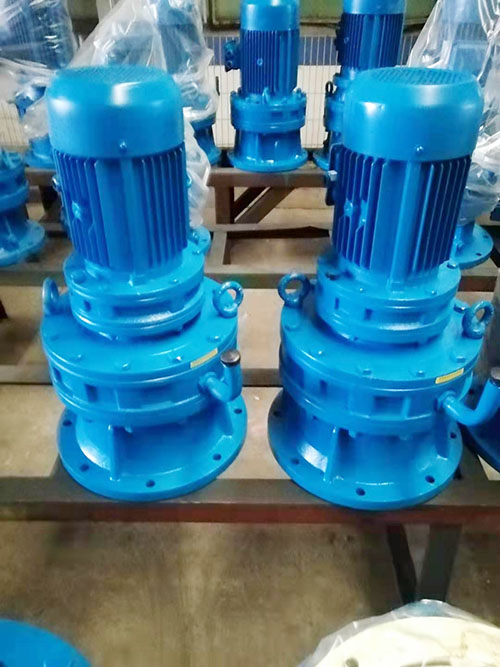

正確安裝擺線針輪減速機是保證其運行穩定性、延長使用壽命的關鍵。安裝過程需嚴格遵循機械裝配規范，結合其結構特點（由輸入軸、擺線輪、針輪、輸出軸等核心部件組成）進行操作。以下是詳細的安裝步驟和注意事項：
一、安裝前的準備工作
檢查設備及配件完整性
開箱后確認減速機本體、輸出軸法蘭、輸入軸連接盤、固定螺栓、定位銷等配件齊全，無運輸過程中的磕碰、變形或損壞。
檢查減速機內部是否有異物（如金屬碎屑、灰塵），可通過觀察油鏡或打開透氣帽檢查，必要時用壓縮空氣吹掃內部。
核對減速機型號、減速比、額定功率等參數，確保與驅動電機（如電機、液壓馬達）及負載設備（如傳送帶、攪拌器）的匹配性。
選擇安裝環境與基礎處理
安裝場地需干燥、通風，避免粉塵、腐蝕性氣體或劇烈振動（如附近有沖壓設備需加裝防震墊）。
安裝基礎（如混凝土基座、鋼結構平臺）需平整、牢固，承重能力不低于減速機總重量的 3 倍，表面平整度誤差≤0.1mm/m（可用水平儀檢測）。
若基礎為混凝土，需預留地腳螺栓孔（位置與減速機底座安裝孔對應），孔深為螺栓直徑的 10-12 倍，灌漿后需養護至強度達標（通常 7 天以上）。
工具與輔助材料準備
必備工具：扭矩扳手（精度 ±5%）、水平儀（精度 0.02mm/m）、百分表、塞尺、銅棒、吊裝設備（如叉車、行車，配專用吊具）。
輔助材料：地腳螺栓（推薦 8.8 級高強度螺栓）、防松墊圈、密封膠（如硅酮密封膠）、潤滑油（按說明書要求型號，如 L-CKC220 工業齒輪油）。
二、核心安裝步驟
1. 減速機就位與找平
吊裝要點：使用減速機本體的吊裝孔（位于箱體頂部或輸入端端蓋），嚴禁直接吊裝輸出軸或電機法蘭，避免部件變形。大型減速機需用平衡梁吊裝，確保受力均勻。
初步定位：將減速機放置于基礎上，調整位置使底座安裝孔與地腳螺栓孔對齊，預留 20-30mm 調整空間。
精確找平：
在減速機輸出軸法蘭面或箱體上平面放置水平儀，分別沿軸向和徑向檢測水平度，誤差需≤0.1mm/m。
若不平，通過在底座下墊入薄鋼片（厚度 0.1-1mm，嚴禁用木板或橡膠墊）調整，確保所有支撐點受力均勻。
固定地腳螺栓：找平后緊固地腳螺栓，按對角線順序分 2-3 次逐步擰緊（扭矩按螺栓規格確定，如 M16 螺栓約 300N?m），避免箱體變形，Z后再次復核水平度。
2. 與驅動電機的連接（輸入軸安裝）
同心度調整：驅動電機與減速機輸入軸通常通過聯軸器（如彈性聯軸器、梅花聯軸器）連接，需保證兩軸同心度誤差≤0.1mm（徑向）和≤0.05mm（軸向），否則會導致軸承過熱、噪音增大。
方法：用百分表固定在減速機輸入軸端，表頭觸及電機軸端，轉動電機一周，記錄徑向和軸向偏差，通過調整電機底座墊片修正。
剛性連接注意事項：若采用法蘭直連（電機法蘭與減速機輸入端直接固定），需檢查法蘭止口配合間隙（通常 0.02-0.05mm），確保貼合緊密，螺栓按交叉順序均勻擰緊（扭矩參考說明書）。
禁止強行安裝：不得用錘子敲擊電機軸或減速機輸入軸，避免齒輪、軸承等內部零件損壞。
3. 與負載設備的連接（輸出軸安裝）
輸出軸受力限制：擺線針輪減速機輸出軸承受徑向力和軸向力的能力有限（具體參數見說明書），連接時需避免負載設備的軸向力或徑向力直接作用于輸出軸（如皮帶輪、鏈輪需靠近軸承端安裝，減少懸臂載荷）。
軸與孔的配合：輸出軸與負載設備的軸孔（如聯軸器、齒輪）采用過渡配合（如 H7/k6），裝配時可涂少量潤滑油，用銅棒輕敲到位，禁止加熱輸出軸（會破壞內部軸承游隙）。
法蘭連接密封：若輸出端為法蘭結構，需在法蘭面均勻涂抹密封膠（厚度 0.5-1mm），對齊定位銷后，按對角順序擰緊螺栓，確保無滲漏。
4. 管路與附件安裝
潤滑系統：
首次使用前需按說明書加注指定型號潤滑油，油位需在油鏡中線位置（過高會導致油溫升高，過低則潤滑不足）。
若減速機帶強制潤滑泵，需連接潤滑油管，檢查管路無堵塞，電機轉向正確（試運行時觀察泵的出油狀態）。
冷卻系統（如配備）：對大功率減速機，需連接冷卻水管或冷卻器，確保水流方向正確、流量達標（通常 0.5-1m3/h），進水口加裝過濾器（精度≥100 目）。
透氣帽與放油塞：確認透氣帽通暢（防止內部壓力過高），放油塞密封良好（可纏繞生料帶），便于后期換油。
三、安裝后的檢查與試運行
靜態檢查
手動轉動減速機輸入軸（或通過電機手動盤車），應轉動靈活、無卡滯或異常聲響，輸出軸無明顯軸向竄動（竄動量≤0.1mm）。
檢查所有螺栓是否擰緊，密封部位（法蘭、油鏡）無滲漏，接線端子（如潤滑泵電機）連接牢固。
空載試運行
接通電源，點動電機確認轉向正確（與減速機銘牌箭頭一致，反轉會導致潤滑不良）。
空載運行 30-60 分鐘，監測以下參數：
油溫：≤80℃（環境溫度 30℃時），若超過需停機檢查（可能是油位不當或冷卻不足）。
噪音：≤85dB（距離 1m 處），無異常尖叫或撞擊聲。
振動：用振動儀檢測輸出軸端，振幅≤0.1mm/s（有效值）。
負載試運行
逐步加載至額定負載的 50%、80%、100%，每階段運行 1-2 小時，檢查有無異響、漏油，螺栓是否松動（尤其地腳螺栓和連接螺栓），確認無誤后投入正常運行。
四、常見安裝誤區及避免方法
誤區 1：忽視找平，導致運行振動
解決：嚴格用水平儀檢測，避免憑肉眼判斷，大型減速機需多次復核水平度。
誤區 2：聯軸器同心度超標，軸承過早損壞
解決：用百分表精確測量，而非僅靠目測對齊，彈性聯軸器也需控制偏差（并非無限制補償）。
誤區 3：輸出軸承受過大徑向力
解決：負載設備的傳動件（如鏈輪）盡量靠近輸出端軸承，必要時加裝輔助支撐。
誤區 4：潤滑油型號錯誤或油位不當
解決：嚴格按說明書選擇（如低溫環境用低粘度油，高溫環境用高粘度油），油位需在停機 30 分鐘后檢查（確保油回流至箱體）。
總結
擺線針輪減速機的安裝核心是 “精準定位、均勻受力、潤滑到位”，需兼顧機械配合精度與運行安全性。安裝過程中每一步的偏差（如水平度、同心度）都可能累積影響最終性能，因此需耐心調整，結合規范操作與細致檢查，才能確保其長期穩定運行，發揮出傳動效率高、壽命長的優勢。
