擺線齒輪與斜齒輪組合傳動結合了兩者的技術優勢，在傳動性能、結構設計及應用場景中展現出獨特的綜合優勢，以下從多個維度展開分析：
一、傳動性能優勢
1. 超大傳動比與精準速比控制
擺線齒輪核心作用：

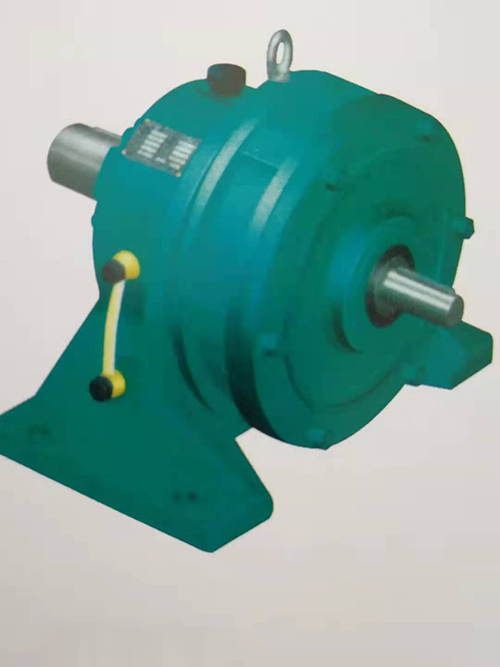

擺線齒輪（如擺線針輪）通過偏心套驅動擺線輪與針齒嚙合，單級傳動比可達 1:11~1:87，且傳動比恒定無打滑。組合斜齒輪后，可通過多級傳動進一步擴大速比范圍（如擺線 + 斜齒輪二級傳動比可達 1:1000 以上），滿足低速大扭矩需求（如工業機器人關節、重型機械）。
斜齒輪輔助調諧：
斜齒輪通過齒數比微調速比（如 1:2~1:5），彌補擺線齒輪固定傳動比的局限性，實現更靈活的速比組合（如擺線 1:50 + 斜齒輪 1:3 = 總傳動比 1:150）。
2. 高承載能力與抗沖擊性
擺線齒輪的多齒嚙合：
擺線輪與針齒同時嚙合的齒數占總齒數的 30%~40%（如 30 齒擺線輪同時有 10~12 齒受力），載荷分散性好，單齒受力小，可承受沖擊載荷（如工程機械啟動瞬間的扭矩波動）。
斜齒輪的螺旋嚙合優勢：
斜齒輪嚙合時接觸線為斜線，逐漸切入切出，避免瞬時沖擊；同時重合度（ε≥1.2）遠高于直齒輪，承載能力提升 30%~50%，與擺線齒輪組合后，系統可同時應對靜態重載與動態沖擊（如注塑機合模機構）。
3. 傳動平穩性與低噪音
擺線齒輪的運動特性：
擺線輪的運動由偏心套帶動，加速度變化平緩，振動頻率低（通常＜50Hz），配合針齒的柔性緩沖，噪音值≤65dB（A）（同功率下比普通齒輪箱低 10~15dB）。
斜齒輪的嚙合優化：
斜齒輪的螺旋齒面使嚙合過程連續無間斷，配合擺線齒輪的平穩輸出，組合傳動系統的振動幅值可降低 40% 以上（如在電梯曳引機中，組合傳動可使運行噪音＜55dB）。
二、結構設計優勢
1. 緊湊輕量化設計
擺線齒輪的空間效率：
擺線針輪傳動的行星結構無需復雜的輪系布局，單級減速箱體積僅為同傳動比圓柱齒輪箱的 1/3~1/2（如 3kW 功率下，擺線箱體積約 0.01m3，斜齒輪箱約 0.025m3）。
斜齒輪的軸向集成：
斜齒輪可軸向疊加布置（如平行軸斜齒輪），與擺線齒輪的徑向結構互補，形成 “徑向緊湊 + 軸向靈活” 的組合布局（如機器人 RV 減速器中，擺線輪與斜齒輪同軸布置，總長度≤200mm）。
2. 高集成度與模塊化設計
傳動鏈簡化：
擺線 + 斜齒輪組合可替代傳統 “蝸輪蝸桿 + 直齒輪” 的多級傳動，減少齒輪數量（如原三級傳動可簡化為二級），降低裝配誤差（同軸度誤差≤0.05mm）。
模塊化應用場景：
擺線齒輪負責大速比減速，斜齒輪負責轉向調整或扭矩分配（如四輪驅動車輛的中央差速器，擺線減速后通過斜齒輪分動至前后軸），實現功能集成。
三、效率與可靠性優勢
1. 高效率傳動鏈
擺線齒輪的效率特性：
擺線針輪傳動的嚙合副為滾動摩擦（擺線輪與針齒間滾動軸承支撐），單級效率≥90%，優于蝸輪蝸桿（η≤75%）。
斜齒輪的效率疊加：
斜齒輪嚙合效率≥98%（法向模數≥2mm 時），組合后系統總效率≥85%（如擺線 1:50 + 斜齒輪 1:3，總效率≈90%×98%=88.2%），適合長期連續運轉（如風電偏航系統）。
2. 長壽命與低維護需求
耐磨材料匹配：
擺線輪常用 20CrMnTi 滲碳淬火（硬度 HRC58~62），針齒采用 GCr15 軸承鋼（HRC60~64），斜齒輪齒面高頻淬火（HRC45~50），組合傳動的接觸疲勞壽命≥10?次循環（如工業自動化生產線連續運行 5 年無需換油）。
潤滑兼容性：
兩者均適用重負荷齒輪油（如 ISO VG 220），油膜強度可同時滿足擺線輪的滾動接觸與斜齒輪的滑動摩擦需求，維護周期可延長至 1~2 年 / 次。
四、典型應用場景
應用領域組合傳動優勢體現實例
工業機器人高精度定位（重復定位精度≤±0.02mm）、低回程間隙（≤1arcmin）六軸機器人關節 RV 減速器
新能源汽車高轉速適配（電機轉速 15000rpm 時，擺線 + 斜齒輪組合可減速至 500rpm）驅動電機減速箱
航空航天設備輕量化與高可靠性（重量比傳統齒輪箱輕 40%）衛星天線驅動機構
醫療器械低噪音（≤50dB）與無油污設計（食品級潤滑脂）CT 掃描儀旋轉機架傳動系統
五、技術對比與局限性說明
與純斜齒輪傳動對比：
組合傳動在同等速比下體積減小 50%，但制造精度要求更高（擺線輪齒形加工需專用數控磨床，公差≤±0.01mm）。
與純擺線傳動對比：
斜齒輪可彌補擺線傳動 “速比固定” 的缺陷，但軸向尺寸增加 10%~20%（如擺線單級軸向長度 100mm，加斜齒輪后約 120mm）。
總結：擺線齒輪與斜齒輪的組合傳動通過 “大速比 + 高承載 + 低噪音” 的特性互補，在精密傳動、重載工況及空間受限場景中具有不可替代的優勢，尤其適合對傳動性能、結構緊湊性及可靠性要求苛刻的高端裝備領域。
