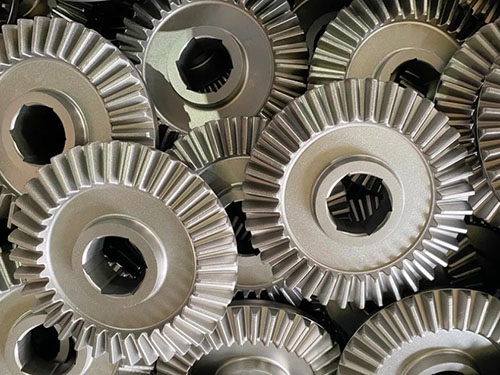

齒輪的構造原理基于其精密設計的齒形嚙合機制,通過輪齒間的相互作用實現動力傳遞和運動參數調節。以下是其核心原理及構造要點的詳細解析:一、齒輪的基本構造齒輪主要由以下核心部件組成:?輪齒與齒槽?輪齒是齒輪傳遞動力的直接接觸部分,齒槽則是相鄰輪齒間的凹陷區域。輪齒的齒形(如漸開線、擺線)決定了嚙合特性?。?關鍵參數?:齒頂圓(輪齒外緣)、齒根圓(齒槽底部)、分度圓(理論嚙合基準圓)。?輪轂與輪緣?輪轂是齒輪的中心承載部分,通常與軸連接;輪緣則增強齒輪的剛度和抗變形能力。?輔助結構?軸承座、密封件等用于支撐和保護齒輪系統二、嚙合工作原理?動力傳遞主動齒輪的齒面擠壓從動齒輪齒面,通過接觸點的法向力傳遞動能。嚙合過程中,兩齒輪的節圓作純滾動,確保傳動平穩?。?運動調節??轉速與扭矩?:傳動比由齒數決定,齒數多的齒輪轉速低但扭矩大。方向控制?:外嚙合齒輪轉向相反,內嚙合或加入惰輪可保持同向?。?齒形設計??漸開線齒形?:占主流,因其制造簡便且滿足嚙合基本定律(接觸點法線始終通過節點,確保定傳動比)。擺線齒形?:用于特殊場景,磨損更低但制造復雜?三、齒輪類型與傳動形式?按軸線關系分類?平行軸傳動?:如圓柱齒輪(直齒、斜齒、人字齒)。?相交軸傳動?:如錐齒輪(直齒、曲線齒)。?交錯軸傳動?:如蝸桿傳動、交錯軸斜齒輪?。行星齒輪機構?由太陽輪、行星輪、齒圈組成,通過固定不同元件實現多級變速,結構緊湊且承載能力強?。四、材料與失效防護?材料選擇?常用調質鋼、滲碳鋼等,通過熱處理(淬火、滲氮)提升齒面硬度?。?主要失效形式??齒面點蝕?:交變接觸應力導致,需提高齒面硬度和潤滑。?輪齒折斷?:過載或疲勞引發,可通過增大模數、優化齒根圓角預防?。?齒面膠合?:高速重載下潤滑失效,需采用抗膠合材料或極壓添加劑?齒輪的構造原理融合了機械設計、材料科學和動力學,其高效性與可靠性使其成為現代機械傳動的核心組件。
