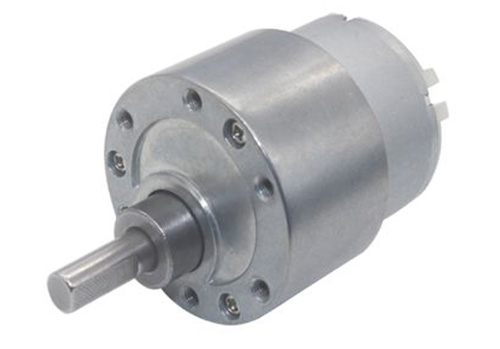

直流減速機的轉速控制需結合直流電機的調速特性與減速機的傳動比特性，通過調節電機輸入參數或改變傳動結構實現。以下是具體控制方法及原理：
一、基于直流電機的調速控制（核心手段）
1. 調節電樞電壓（調壓調速）
原理：根據直流電機轉速公式  呈線性關系。
實現方式：
使用直流調速器（如 PWM 調速器、晶閘管調壓器） 改變輸入電壓，電壓降低則轉速下降，反之升高。
優點：調速范圍寬、精度高、平滑性好，適用于需要連續可調轉速的場景（如自動化生產線）。
注意：需確保電壓調節范圍在電機額定參數內，避免過壓損壞。
2. 調節勵磁電流（調磁調速）
原理：通過改變勵磁繞組的電流來調節勵磁磁通 Φ，當電樞電壓 U不變時，轉速 n與 Φ成反比（弱磁升速，強磁降速）。
實現方式：
采用勵磁控制器單獨調節勵磁回路電流，常用于他勵或并勵直流電機。
優點：控制簡單，能耗較低；弱磁調速可突破電機額定轉速（需配合調壓調速實現寬范圍調速）。
限制：弱磁調速時電機轉矩會隨轉速升高而下降（恒功率特性），僅適用于輕載或恒功率負載。
3. 改變電樞電阻（串電阻調速）
原理：在電樞回路中串聯可調電阻，增大電阻會使電樞電流 I減小，導致轉速 n下降（公式中 IR項增大，分壓增加）。
實現方式：
通過接觸器或繼電器切換串聯電阻的阻值，實現有級調速（如起重機、電瓶車等場景）。
缺點：電阻發熱損耗大、調速精度低、平滑性差，目前逐漸被調壓調速取代。
二、基于減速機的機械調速（輔助手段）
1. 更換齒輪傳動比
原理：減速機的輸出轉速 為電機輸入轉速，i 為傳動比），傳動比越大，輸出轉速越低。
實現方式：
固定傳動比減速機：通過更換齒輪副（如不同齒數的齒輪組合）改變傳動比，適用于需要固定轉速檔位的場景（如機床進給系統）。
可調傳動比減速機：
行星齒輪減速機：通過控制行星架、太陽輪或齒圈的制動狀態，實現多級傳動比切換。
無級變速減速機（如摩擦式）：通過摩擦輪接觸位置或壓力調節，實現傳動比連續變化，配合電機調速可進一步拓寬范圍。
2. 耦合變速機構
方式：在電機與減速機之間加裝變速聯軸器（如電磁離合器、液力耦合器），通過控制聯軸器的打滑率或傳動效率調節輸出轉速。
例：液力耦合器可通過改變工作油充液量調整輸出轉速，適合重載啟動或沖擊負荷場景（如礦山設備）。
三、復合控制方法（高效調速方案）
1. 調壓調速 + 固定傳動比
應用：工業自動化設備中，先通過直流調速器精確調節電機轉速，再通過減速機固定傳動比放大轉矩，實現 “精準調速 + 高負載能力” 的平衡。
2. 伺服系統控制
原理：采用伺服電機 + 高精度減速機 + 閉環反饋（如編碼器），通過控制器實時調整電樞電壓和勵磁電流，結合減速機的傳動比，實現轉速的高精度動態控制（誤差可控制在 ±0.1% 以內）。
場景：機器人關節、精密機床、航空航天設備等對轉速穩定性要求極高的場景。
四、控制方案選擇與注意事項
1. 方案對比
調速方法調速范圍精度能耗成本適用場景
電樞調壓（PWM）寬（10:1 以上）高（±1%）低中高精密傳動、連續可調速
弱磁調速中（2:1）中低中恒功率負載、高速段調速
串電阻調速窄（有級）低高低簡單設備、短期調速
機械變速（換齒輪）固定檔位高（定值）低中機床、工程機械等固定工況場景
2. 注意事項
電機與減速機匹配：調速時需確保電機輸出轉矩與減速機額定轉矩匹配，避免過載（如弱磁調速時轉矩下降可能導致帶載能力不足）。
散熱與潤滑：高速或長時間調速運行時，需加強減速機的潤滑（如采用強制供油）和電機的散熱（如加裝風扇），防止過熱損壞。
閉環控制：高精度場景中建議引入轉速反饋（如編碼器），構成閉環系統，消除負載波動或傳動誤差對轉速的影響。
總結
直流減速機的轉速控制以 “電機電氣調速為主，機械變速為輔”，通過調節電樞電壓、勵磁電流或改變傳動比實現。實際應用中需根據負載特性、精度要求和成本預算選擇合適方案，復雜場景可采用伺服系統實現全閉環控制，以兼顧調速精度與可靠性。
