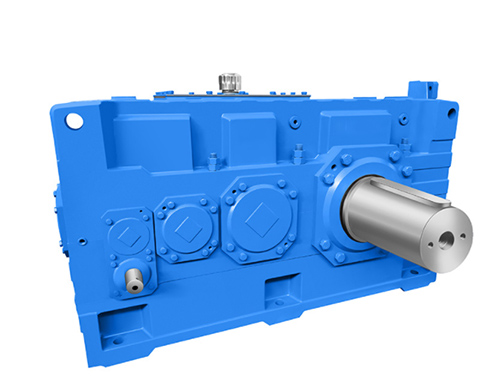

平衡扭矩與齒輪箱承受力是機械傳動設計中的核心問題，其本質是確保齒輪箱在傳遞所需扭矩的同時，各部件（齒輪、軸、軸承、箱體等）的受力不超過材料或結構的極限，以保證可靠性和壽命。以下從設計原則、關鍵環節和優化方法三個層面，詳細說明如何實現這一平衡：
一、明確核心目標與約束條件
平衡的前提是清晰定義扭矩需求與齒輪箱承受力極限：
扭矩需求：根據機械系統的工作要求（如輸出轉速、負載大小、工況穩定性等），計算齒輪箱需傳遞的額定扭矩、峰值扭矩（如啟動、制動、沖擊時的扭矩）及扭矩波動范圍。
齒輪箱承受力極限：由材料性能（如齒輪鋼的屈服強度、疲勞強度）、結構設計（如齒輪模數、齒寬、軸徑、箱體壁厚）和制造工藝（如熱處理、精度等級）決定，需通過校核確定各關鍵部件的最大允許受力（如齒面接觸應力、齒根彎曲應力、軸的扭矩 / 彎矩、軸承額定動載荷等）。
核心目標：使齒輪箱傳遞的實際扭矩（含動態波動）不超過其各部件的承受極限，同時避免過度設計導致的成本增加或體積過大。
二、設計階段的關鍵平衡策略
1. 扭矩與齒輪強度的匹配
齒輪是傳遞扭矩的核心部件，其強度直接決定齒輪箱的承受力，需重點校核兩個指標：
齒面接觸強度：防止齒面因接觸應力過大而產生點蝕、膠合等失效。
策略：通過增大模數、齒寬或選擇高強度材料（如 20CrMnTi 滲碳淬火），降低接觸應力至材料許用值以下。
齒根彎曲強度：防止齒根因彎曲應力過大而斷裂。
為齒形系數和應力修正系數）
策略：增加模數（對彎曲強度影響最顯著）、優化齒形（如增大齒根圓角）或采用表面強化工藝（如噴丸），提升抗彎曲能力。
2. 扭矩與軸系承受力的匹配
軸是傳遞扭矩的載體，同時可能承受彎矩（由齒輪徑向力引起），需校核其扭轉強度和彎扭組合強度：
扭轉強度：
為抗扭截面系數，為材料許用切應力）。彎扭組合強度：按第三強度理論，為彎曲應力）。
策略：
若扭矩主導：增大軸徑（抗扭截面系數與直徑三次方成正比）或選用高強度合金鋼材（如 40CrNiMo）。
若彎扭復合：優化軸的結構（如增加軸肩、采用階梯軸），或通過軸承布局減少彎矩（如縮短支撐跨度）。
3. 扭矩與軸承承受力的匹配
軸承承受齒輪傳遞的徑向力和軸向力，其壽命與承受的載荷直接相關，需確保實際載荷不超過額定動載荷：
滾動軸承壽命公式：為額定動載荷，P為實際當量動載荷，e為壽命指數）。
策略：根據齒輪箱傳遞的扭矩計算齒輪的徑向力（為壓力角）和軸向力（斜齒輪或錐齒輪），選擇額定動載荷足夠的軸承型號。
若軸向力較大，優先選用角接觸球軸承或圓錐滾子軸承；若徑向力主導，可選用深溝球軸承。
4. 考慮動態扭矩波動與安全系數
實際工況中，扭矩并非恒定（如啟動沖擊、負載突變），需引入安全系數（S）緩沖動態載荷：靜態工況（如勻速穩定負載）：S=1.2～1.5。
動態工況（如頻繁啟停、沖擊負載）：S=1.5～2.5，甚至更高（如工程機械可能達 3~5）。
計算時，需將最大動態扭矩（而非額定扭矩）作為設計輸入，確保：實際較大應力×S≤材料許用應力。
三、結構與工藝優化：提升承受力以匹配扭矩
齒輪箱箱體設計：
箱體需承受齒輪傳遞的反作用力，避免變形影響齒輪嚙合精度。可通過增加壁厚、設置加強筋、采用鑄鐵（如 HT300）或鑄鋼材料，提升箱體剛性，減少變形導致的局部應力集中。
潤滑與散熱：
良好的潤滑（如齒輪油）可降低摩擦系數，減少額外能耗轉化的附加應力；散熱設計（如散熱片、冷卻風扇）可防止油溫過高導致材料強度下降（如鋼材在 100℃以上強度開始降低）。
精度控制：
齒輪加工精度（如 ISO 6 級優于 8 級）和裝配精度（如軸系平行度、齒輪嚙合間隙）直接影響載荷分布。精度不足會導致齒面載荷集中（局部應力可能是平均應力的 2~3 倍），需通過精密加工和裝配確保載荷均勻分布。
四、驗證與迭代：動態平衡的保障
仿真分析：使用 ANSYS、ADAMS 等軟件，模擬齒輪箱在額定扭矩和峰值扭矩下的應力分布，識別薄弱環節（如齒根、軸肩、軸承座），針對性優化。
臺架試驗：通過扭矩加載試驗，測試齒輪箱在長期運行或沖擊載荷下的可靠性，驗證設計是否滿足平衡要求。
現場反饋：根據實際使用中的故障（如齒輪斷裂、軸承早期失效），反推扭矩與承受力的匹配問題，迭代優化設計（如調整安全系數、更換材料）。
總結
平衡扭矩與齒輪箱承受力的核心邏輯是：以實際扭矩需求為輸入，通過材料選擇、參數設計、結構優化和安全系數設置，確保各部件的受力不超過其承受極限，同時避免過度設計。關鍵在于結合靜態校核與動態工況，從設計、制造到使用全流程控制，最終實現可靠性、經濟性與性能的統一。
